Filetage sur matériaux difficiles : titane, Inconel et inox médical

Pourquoi le filetage est l’opération la plus critique sur les matériaux biocompatibles et aéronautiques – et comment éviter les ruptures, les hors-tolérance et les rebuts

Le problème en 30 secondes

Quiconque usine le titane, l’Inconel ou l’inox médical le sait : on peut percer, fraiser et tourner sans trop de problèmes, mais dès qu’on arrive au filetage, les difficultés explosent. Tarauds qui se cassent dans le trou, filets hors tolérance après quelques pièces, état de surface inacceptable pour le secteur médical. Ce n’est pas une impression : le filetage combine faible vitesse de coupe, contact outil-matière élevé et évacuation insuffisante des copeaux. Sur des matériaux à faible conductivité thermique, cette combinaison est létale pour l’outil.

La tendance du marché amplifie le problème. Le secteur de l’implantologie dentaire et orthopédique exige des filetages de plus en plus petits (M1,6–M3) sur des alliages Ti-6Al-4V Grade 5 et ELI (Grade 23). Le secteur aérospatial usine l’Inconel 718 pour des composants de turbines avec des filetages devant résister à 600 °C en service. Cet article aligne les données : pourquoi ces matériaux détruisent les outils de filetage, et ce qu’il faut faire pour les maîtriser.

Pourquoi ces trois matériaux sont critiques en filetage

Le premier ennemi est la conductivité thermique. Un acier de construction (C45) conduit la chaleur à environ 50 W/m·K : le copeau absorbe une bonne partie de l’énergie de coupe et l’évacue hors de la zone d’usinage. Le Ti-6Al-4V plafonne à 6,7 W/m·K – presque huit fois moins [1]. L’Inconel 718 est à 11,4 W/m·K [2]. Même le 316L médical, pourtant le “meilleur” des trois, n’atteint que 16,3 W/m·K. Résultat : la chaleur reste concentrée sur l’arête de coupe de l’outil.

En filetage, le problème s’amplifie. Contrairement au fraisage, le taraud travaille avec toute sa périphérie en contact avec la matière. Il n’y a pas de place pour le liquide de coupe si l’outil n’est pas équipé d’un arrosage interne. La vitesse de coupe est faible (3–4 m/min sur titane, contre 30–60 m/min en fraisage), mais le contact prolongé génère une accumulation thermique insidieuse [3].

Le deuxième ennemi est l’écrouissage. L’Inconel 718 et le 316L sont austénitiques : ils s’écrouissent rapidement pendant la coupe. La couche superficielle durcie par le passage précédent devient le matériau sur lequel travaille la dent suivante du taraud. Dans le Ti-6Al-4V, le mécanisme est différent : le faible module d’élasticité (environ 114 GPa, moitié de celui de l’acier) provoque un retour élastique du matériau qui “serre” le taraud dans le trou, augmentant le couple et l’usure [3][4].

Tableau 1 – Comparaison des propriétés critiques pour le filetage. *Le 316L écroui peut atteindre 30+ HRC. Sources : [1][2][4][5].

Ce qui se passe en atelier : les trois scénarios d’échec

Scénario 1 : taraud cassé dans le trou (titane)

Le Ti-6Al-4V “referme” sur le taraud. Le faible module d’élasticité provoque un retour élastique qui augmente progressivement le couple de taraudage. Si le taraud ne dispose pas d’une géométrie avec un angle de coupe adéquat et un dégagement suffisant, le couple dépasse la limite de résistance à la torsion et le taraud se casse dans le trou. Sur des composants médicaux en titane (implants dentaires, vis orthopédiques), un taraud cassé signifie pièce à rebuter : on ne peut pas l’extraire par EDM sans contaminer la surface biocompatible.

Scénario 2 : filet hors tolérance après 30–40 pièces (Inconel)

L’Inconel 718 combine une dureté élevée (40–45 HRC après vieillissement) et un fort écrouissage. Les arêtes de coupe du taraud subissent simultanément une usure adhésive et abrasive. Des études expérimentales montrent que la VB (usure en dépouille) croît rapidement : à une vitesse de coupe de 100 m/min, le critère VB = 0,3 mm est atteint en seulement 90 secondes d’usinage [6]. La correction de la cote diamétrale du filet devient nécessaire très tôt, typiquement après 130 trous en fraisage de filets [7].

Scénario 3 : état de surface inacceptable (316L médical)

Le 316L est le plus usinable des trois, mais en filetage il révèle sa nature austénitique : le copeau tend à se souder aux arêtes de coupe (built-up edge), arrachant de la matière sur le profil du filet. Le résultat est une rugosité de surface Ra inacceptable pour les implants chirurgicaux, où les surfaces doivent être lisses pour prévenir la colonisation bactérienne et la corrosion par piqûres [5].

Stratégies de filetage : taraudage vs fraisage de filets

La première décision est stratégique : taraudage traditionnel ou fraisage de filets (thread milling) ? La réponse dépend du matériau, de la dimension du filet et des volumes.

Tableau 2 – Comparaison taraudage vs fraisage de filets sur matériaux difficiles. Sources : [3][8][9].

Dans le secteur aérospatial, le fraisage de filets s’impose lorsqu’on travaille sur des composants en titane de haute valeur : un taraud cassé dans une pièce à 50 000 € n’est pas seulement un incident, c’est un désastre [8]. Dans le médical, le fraisage de filets est le choix privilégié pour les implants dentaires et les vis orthopédiques, où des filets parfaits sont exigés dans des trous très petits sur alliages Cr-Co et Ti [9].

Paramètres de coupe : les chiffres à emporter en atelier

Taraudage

Sur Ti-6Al-4V : vitesse de taraudage recommandée 10–13 SFM (3–4 m/min), aussi bien en entrée qu’en sortie du trou [3]. Les tarauds avec arrosage interne permettent d’augmenter la vitesse en réduisant le risque d’accumulation thermique. Pour trous borgnes : tarauds à hélice droite 10–15°, chanfrein d’entrée 2–3 filets. Pour trous débouchants : hélice gauche 8–10°, chanfrein 4–5 filets [3].

Sur Inconel 718 : réduire la vitesse de 30–40 % par rapport au titane. Les passes multiples ou les cycles de “peck tapping” facilitent l’évacuation des copeaux. L’arrosage haute pression à travers l’outil est indispensable : des études confirment que le flood cooling garantit la durée de vie outil la plus longue par rapport à la MQL ou à l’usinage à sec [6].

Fraisage de filets

Sur Ti-6Al-4V : vitesse de coupe 15–25 m/min avec des fraises carbure monobloc revêtues TiAlN ou AlCrN. L’optimisation de l’angle d’hélice de la fraise réduit les forces de coupe résultantes, comme démontré par Araujo et al. [9] dans leurs investigations sur les forces de fraisage de filets en titane. Pour l’Inconel 718 : partir de 18–24 SFM (environ 6–8 m/min) avec un montage rigide [8]. Utiliser des passes multiples (“spring passes”) pour garantir la précision dimensionnelle.

Tableau 3 – Paramètres de coupe indicatifs pour le filetage sur matériaux difficiles. Sources : [3][6][8][9][10].

Revêtements et géométries : ce qui fait la différence

Le revêtement PVD est un facteur déterminant pour la durée de vie de l’outil. Sur Ti-6Al-4V, les revêtements à base de TiAlN déposés par pulvérisation cathodique magnétron ont démontré des performances supérieures en termes de résistance à l’usure en dépouille par rapport aux outils non revêtus, réduisant significativement la VB dans les conditions de tournage et de filetage [1][10]. Pour l’Inconel 718, les revêtements AlTiN et TiAlN sont les plus performants : la résistance thermique du revêtement est essentielle lorsque les températures dans la zone de coupe atteignent 900–1000 °C [6].

Sur la géométrie : pour le taraudage en titane, l’optimisation des paramètres de conception du taraud (angle de coupe, angle d’hélice, angle du chanfrein) a été étudiée par Dogrusadik et al. [4] à l’aide d’un plan orthogonal de Taguchi sur Ti-6Al-4V. Les résultats montrent que le revêtement et l’angle de coupe sont les facteurs les plus influents sur la température du taraud et le couple de taraudage.

Pour le fraisage de filets sur des composants dentaires en alliage Cr-Co, Araujo et Fromentin [11] ont analysé la déflexion de l’outil lors du fraisage de filets dans des micro-trous : la taille réduite de l’outil impose un compromis entre rigidité (outil plus grand) et absence d’interférences géométriques (outil plus petit). La conception de l’outil doit tenir compte des deux aspects.

Tableau de diagnostic : symptôme → cause → action

Tableau 4 – Guide de diagnostic rapide pour les problèmes de filetage sur matériaux difficiles.

Conclusions opérationnelles

Trois points à emporter en atelier lundi matin :

1. Sur titane et Inconel, envisager sérieusement le fraisage de filets en lieu et place du taraudage traditionnel. Le coût par filet est plus élevé, mais le coût d’un taraud cassé dans un composant aérospatial ou médical de valeur est incomparablement supérieur.
2. Le liquide de coupe n’est pas optionnel. Sur Inconel 718, le flood cooling haute pression est la seule stratégie qui garantit des durées de vie outil acceptables. Sur titane, l’arrosage interne à travers le taraud réduit drastiquement le risque de rupture.
3. Surveiller l’usure de l’outil de manière systématique. La VB croît rapidement sur ces matériaux : ne pas attendre la pièce rebut pour changer l’outil.

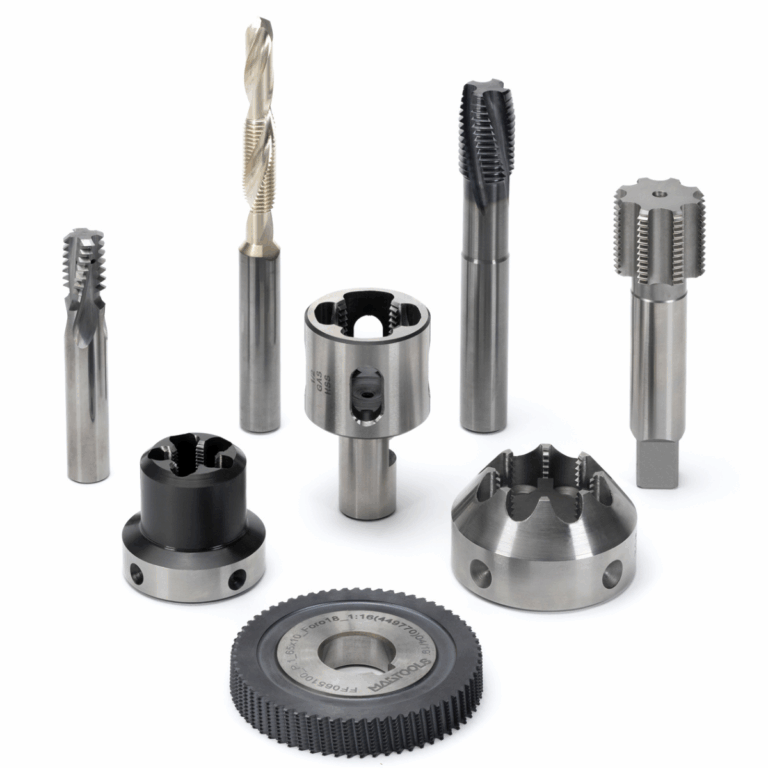

Le filetage sur matériaux difficiles est une opération où la conception de l’outil fait la différence entre un process stable et une série d’arrêts machine. MadTools conçoit et fabrique des outils de filetage spéciaux – tarauds, fraises à fileter, outils de forme – optimisés pour le matériau et le process spécifique du client. Si vous usinez du titane, de l’Inconel ou de l’inox médical et que vous avez des problèmes de durée de vie outil ou de qualité du filet, contactez-nous : nous analysons votre process et concevons la solution.

Sources et références

[1] Strano M. et al., “Wear behaviour of PVD coated and cryogenically treated tools for Ti-6Al-4V turning”, Int. J. Material Forming, 2015. Springer.

[2] De Bartolomeis A. et al., “Future research directions in the machining of Inconel 718”, J. Mater. Process. Technol. 297:117260, 2021. Elsevier.

[3] Emuge Corp. / Modern Machine Shop, “Tips for Tapping Titanium Alloys”, mmsonline.com, 2018. Données confirmées par : Dogrusadik A. et al. (réf. [4]).

[4] Dogrusadik A., Aycicek C., Kentli A., “Optimization of tool design parameters for thread tapping process of Ti-6Al-4V”, Proc. IMechE Part E: J. Process Mech. Eng., 2021. Sage.

[5] Chakraborty S. et al., “Stainless 316L popular for orthopaedic surgical implants”, Stainless Steel World, 2025. Propriétés mécaniques : ScienceDirect, “Surgical Stainless Steel”.

[6] Motorcu A.R. et al., “Evaluation of tool life – tool wear in milling of Inconel 718 superalloy”, Tehnicki Vjesnik, 2013. Confirmé par : Li D. et al., Lubricants (MDPI), 2022.

[7] Brandão G.L. et al., cité dans : “Analysis of tool wear mechanism and wear effect of drill thread mill machining”, Int. J. Adv. Manuf. Technol., 2024. Springer.

[8] Kennametal, “Machining Guide: Thread Milling vs. Tapping”, kennametal.com. Confirmé par : guesstools.com, “Thread Mill Speeds and Feeds”, 2025.

[9] Araujo A.C., Fromentin G., Poulachon G., “Analytical and experimental investigations on thread milling forces in titanium alloy”, Int. J. Mach. Tools Manuf. 67:28–34, 2013. Elsevier.

[10] Polini W., Turchetta S., “Cutting force, tool life and surface integrity in milling of Ti-6Al-4V with coated carbide tools”, Proc. IMechE Part B, 2016. Sage.

[11] Araujo A.C., Fromentin G., “Investigation of tool deflection during milling of thread in Cr-Co dental implant”, Int. J. Adv. Manuf. Technol. 99:531–541, 2018. Springer.
