Tableau de diagnostic, surépaisseurs par matériau et guide de décision alésoir fixe vs expansible vs custom — avec données issues de sources techniques vérifiées.
Pourquoi l’alésage est l’opération où l’on paie le plus cher les erreurs
L’alésage est une opération de finition qui enlève quelques dixièmes de millimètre sur la paroi d’un trou préalablement usiné, afin de l’amener à la tolérance et à la rugosité finale. La matière enlevée est minime — typiquement entre 0,1 et 0,3 mm sur le diamètre [1][2] — mais les conséquences d’une erreur sont maximales : un trou hors tolérance en fin de cycle signifie pièce à rebuter ou reprise coûteuse.
Par rapport au perçage (tolérances IT10–IT12), l’alésage atteint IT7–IT8 avec une rugosité Ra 0,4–1,6 µm [1][3]. Mais ce résultat n’est pas automatique : il dépend de la qualité du trou de préparation, de la surépaisseur laissée, des paramètres de coupe et de l’alignement de l’outil. Dans cet article, nous proposons un guide opérationnel pour diagnostiquer les défauts les plus courants, choisir la surépaisseur correcte selon le matériau et décider quel type d’alésoir adopter.
Surépaisseur : combien laisser selon le matériau et le diamètre
La surépaisseur (stock allowance) est la quantité de matière que l’alésoir doit enlever. Trop faible, l’outil frotte au lieu de couper, avec usure accélérée et trou sous-dimensionné par rebond élastique [2][4]. Trop élevée, elle génère des efforts excessifs, un copeau difficile à évacuer et un risque de surdimensionnement [5].
La règle empirique la plus répandue est : pré-percer à 2–3 % en dessous du diamètre final de l’alésoir [2][6]. Pour un trou Ø10 mm, cela signifie percer à Ø9,70–9,80 mm. Mais la valeur optimale varie selon le matériau : l’aluminium et le laiton tolèrent (et nécessitent) des surépaisseurs plus importantes que l’acier et l’inox [5].
Le tableau suivant indique les surépaisseurs recommandées (sur le diamètre) pour les matériaux les plus courants, dérivées des directives des principaux fabricants d’alésoirs [2][5][6].
| Matériau | Trou Ø 6 mm | Trou Ø 12 mm | Trou Ø 20 mm | Trou Ø 30 mm |
| Acier bas carbone (C15–C45) | 0,12–0,18 mm | 0,24–0,36 mm | 0,40–0,60 mm | 0,60–0,90 mm |
| Acier allié (42CrMo4, 4140) | 0,12–0,18 mm | 0,24–0,36 mm | 0,40–0,60 mm | 0,60–0,90 mm |
| Inox 304/316 | 0,10–0,15 mm | 0,20–0,30 mm | 0,35–0,50 mm | 0,50–0,75 mm |
| Fonte grise (GG25) | 0,12–0,18 mm | 0,24–0,36 mm | 0,40–0,60 mm | 0,60–0,90 mm |
| Aluminium (6061, 7075) | 0,15–0,24 mm | 0,30–0,48 mm | 0,50–0,80 mm | 0,75–1,00 mm |
| Laiton (CuZn39Pb3) | 0,15–0,24 mm | 0,30–0,48 mm | 0,50–0,80 mm | 0,75–1,00 mm |
Tableau 1 — Surépaisseur sur le diamètre pour alésage de finition avec alésoirs en MD. Valeurs basées sur la règle des 2–3 % [2][5] et calibrées par classe de matériau selon Cutting Tool Engineering [5] et Gammons Hoaglund [2].
Note pratique : pour l’inox austénitique (304, 316), il est préférable de rester dans la fourchette basse. Un copeau trop épais génère de la chaleur, le matériau s’écrouissage et l’alésoir s’use rapidement [5]. Pour l’aluminium, à l’inverse, une surépaisseur plus importante est tolérée et souvent nécessaire pour éviter les bavures [7].
Paramètres de coupe : vitesse, avance et réfrigération
Deux règles de base : l’alésoir tourne à environ la moitié de la vitesse du foret et avance au double de l’avance [2][8]. Aller trop vite provoque une usure accélérée et un risque de trou surdimensionné ; avancer trop lentement fait que l’outil frotte au lieu de couper, dégradant à la fois l’état de surface et la durée de vie de l’outil [2][4].
Les études de Lagoa Melo et al. sur acier AISI P20 trempé ont confirmé que la vitesse de coupe est le paramètre le plus critique pour la rugosité de surface et la force axiale, tandis que l’avance influe principalement sur le couple [3]. L’étude de Bezerra et al. sur alliage aluminium-silicium SAE 322 a montré que des profondeurs de passe réduites (0,2–0,3 mm) et des vitesses de coupe modérées donnent les meilleurs résultats globaux en termes de rugosité, rondeur et cylindricité [7].
| Matériau | Vc (m/min) | f (mm/tr) | Ra attendue (µm) | Réfrigérant |
| Acier C15–C45 | 12–30 | 0,10–0,40 | 0,4–1,6 | Émulsion 8–10 % |
| Acier allié (42CrMo4) | 10–25 | 0,08–0,30 | 0,4–1,6 | Émulsion 8–12 % |
| Inox 304/316 | 8–18 | 0,05–0,20 | 0,8–1,6 | Huile entière ou émuls. 10–12 % |
| Fonte grise | 15–35 | 0,15–0,50 | 0,8–2,0 | À sec ou émulsion |
| Aluminium (6061/7075) | 40–90 | 0,15–0,50 | 0,2–0,8 | Émulsion ou huile entière |
| Laiton | 30–75 | 0,15–0,50 | 0,4–1,0 | Émulsion légère |
Tableau 2 — Paramètres de départ pour alésoirs en MD avec arrosage interne. Sources : Rock River Tool [6], Cutting Tool Engineering [5], Lagoa Melo et al. [3], Bezerra et al. [7].
Réfrigération : sur l’inox, la lubrification MQL (Minimum Quantity Lubrication) a démontré de meilleurs résultats en rondeur, tandis que l’émulsion traditionnelle est supérieure pour le contrôle du couple [3]. Sur les aciers au carbone, l’émulsion à 8–10 % reste le choix le plus sûr. Sur l’aluminium, l’huile entière réduit l’arête rapportée (BUE) et permet des finitions Ra inférieures à 0,4 µm [5][7].
Tableau de diagnostic : symptôme → cause → action
La qualité d’un trou alésé ne se mesure pas uniquement par la rugosité. Diamètre, rondeur, rectitude, cylindricité et concentricité sont tous des paramètres critiques [9]. Un trou avec Ra 0,8 µm mais hors rondeur de 0,02 mm n’acceptera pas un roulement à interférence. Le tableau suivant couvre les 8 défauts les plus fréquents en alésage, avec les causes documentées et les actions correctives.
| Symptôme | Cause probable | Action corrective |
| Trou surdimensionné | Runout broche > 0,01 mm ; vitesse excessive ; désalignement alésoir-trou | Contrôler le TIR (cible ≤ 0,01 mm) ; réduire Vc ; utiliser un porte-outil flottant ou une bague de guidage |
| Trou sous-dimensionné | Surépaisseur insuffisante (l’alésoir frotte au lieu de couper) ; rebond élastique du matériau ; alésoir usé | Pré-percer à 2–3 % en dessous du diamètre final ; vérifier l’usure des arêtes ; sur aciers, augmenter légèrement la surépaisseur |
| Trou conique (taper) | Runout excessif ; alésoir avec back-taper excessif ; usure non uniforme des arêtes | Rectifier l’alésoir ; contrôler la concentricité broche-porte-outil ; remplacer l’alésoir |
| Trou en cloche (bellmouth) | Alésoir non guidé à l’entrée ; runout initial avant que l’outil se stabilise dans le trou | Utiliser un alésoir avec pilote ou bague de guidage ; augmenter la longueur du chanfrein d’entrée ; réduire le déport de l’outil |
| Mauvais état de surface (Ra > 1,6 µm) | Arête rapportée (BUE) ; vitesse de coupe trop élevée ; avance trop | Augmenter la concentration du réfrigérant ; réduire Vc ; augmenter f (l’alésoir |
| Trou ovale (lobure) | Bridage inadéquat ; vibrations (chatter) ; alésoir à goujures droites sur matériau dur avec variations de dureté | Re-serrer la pièce ; utiliser un alésoir à pas inégal ; augmenter f et réduire Vc ; passer à goujures hélicoïdales |
| Usure prématurée de l’outil | Surépaisseur excessive ; vitesse trop élevée ; réfrigération inadéquate ; désalignement générant une charge excentrique | Réduire la surépaisseur ; réduire Vc ; vérifier le débit et la concentration du réfrigérant ; contrôler l’alignement |
| Rupture de l’outil | Surépaisseur excessive ; avance trop élevée ; copeaux bouchés (trou borgne) ; désalignement grave | Réduire surépaisseur et avance ; sur trous borgnes utiliser goujure hélicoïdale gauche pour évacuation ; vérifier le bridage |
Tableau 3 — Diagnostic des défauts d’alésage. Sources : Gammons Hoaglund [2], Hannibal Carbide [4], Super Tool [8], TiRapid [10].
Le runout (TIR) est l’ennemi numéro un. Un TIR de broche ou de porte-outil supérieur à 0,01 mm suffit à générer des trous surdimensionnés, coniques ou en cloche [4][10]. Le premier contrôle à effectuer lorsque l’alésage “ne fonctionne pas” est de mesurer le runout avec un comparateur, pas de changer l’outil.

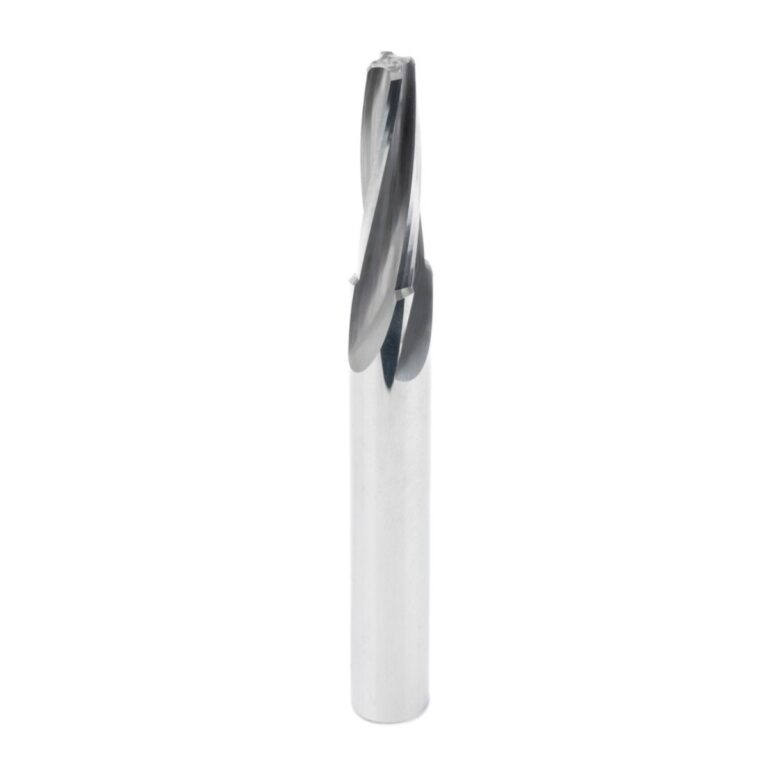

Goujure droite vs hélicoïdale : quand utiliser laquelle
Les alésoirs à goujures droites offrent une rigidité maximale et constituent le choix par défaut pour les trous traversants en fonte, bronze et laiton [4]. Mais sur les matériaux ductiles (aciers doux, aluminium), ils tendent à générer des trous lobés en présence de variations de dureté dans le matériau [9].
La goujure hélicoïdale (typiquement 15°–30°) entraîne le copeau le long de l’axe, améliorant l’évacuation dans les trous borgnes et les matériaux à copeaux longs [4]. Les études sur AISI P20 confirment que l’alésoir hélicoïdal réduit la rugosité et la force axiale par rapport à celui à arêtes droites, grâce à une meilleure évacuation du copeau [3]. Attention : la goujure hélicoïdale droite peut couper légèrement en surdimension en raison de la géométrie agressive [4]. Pour les trous borgnes, privilégier l’hélicoïdale gauche avec rotation à droite.
Pour les trous avec interruptions (rainures de clavette, trous transversaux), la goujure hélicoïdale est pratiquement obligatoire : elle franchit l’interruption sans choc [2][4].
Fixe, expansible ou custom : guide de choix de l’alésoir
Le choix du type d’alésoir dépend de la tolérance requise, du volume de production, de la nécessité de compensation d’usure et de la géométrie du trou.
| Critère | Fixe MD massif | Fixe brasé | Expansible | Custom sur plan |
| Tolérance atteignable | ±0,003–0,005 mm | ±0,005–0,010 mm | ±0,005–0,010 mm (réglable) | Jusqu’à ±0,002 mm |
| Durée de vie de l’outil | Très élevée | Élevée | Élevée (compensable) | Conçue selon le cas |
| Coût initial | Moyen-élevé | Moyen | Moyen | Variable |
| Réaffûtabilité | Limitée (le diamètre diminue) | Oui, avec attention à la brasure | Oui + expansion pour compenser | Oui, selon conception |
| Idéal pour | Grandes séries, Vc élevée, matériaux abrasifs | Grands diamètres, séries moyennes | Séries longues avec compensation d’usure | Trous étagés, profils spéciaux, multidiamètre |
| Limite | Diamètre fixe, non réglable | Moins rigide que le MD massif | Nécessite un réglage de mise en position | Délai de conception |
Tableau 4 — Comparaison entre types d’alésoir. Sources : MAPAL [11], Gammons Hoaglund [2], Hannibal Carbide [4].
Quand le standard ne suffit pas. Trous étagés, trous avec lamage intégré, diamètres non standard, trous avec exigences combinées de tolérance et de rugosité sur plusieurs cotes : dans tous ces cas, un alésoir standard impose plusieurs opérations et changements d’outil, avec accumulation d’erreurs. Un alésoir conçu spécifiquement pour la pièce peut unifier les opérations et réduire le temps de cycle, avec des résultats plus répétables.
Check-list pré-alésage : 8 contrôles avant de lancer l’usinage
- Mesurer le runout (TIR) broche + porte-outil : objectif ≤ 0,01 mm
- Vérifier le diamètre du trou préparé : surépaisseur = 2–3 % du diamètre final
- Contrôler la rectitude du trou préparé : si le trou de départ est oblique, l’alésoir le suivra
- Régler Vc et f selon le matériau (voir Tableau 2). Vitesse : ½ du foret. Avance : 2× le foret
- Vérifier le débit et la concentration du réfrigérant (critique sur inox et aluminium)
- Cycle G85 (pas G83 ni G73) : l’alésoir doit sortir en avance contrôlée, jamais en rapide
- Bridage pièce : déformation minimale, rigidité maximale. Parois minces (< 1,5× diamètre) = trou ovale
- Sur trou borgne : vérifier l’espace pour l’évacuation du copeau. Si insuffisant, goujure hélicoïdale + arrosage traversant
Conclusions
L’alésage est une opération simple en apparence, mais chaque variable — surépaisseur, vitesse, avance, runout, type de goujure — influe directement sur le résultat. La différence entre un trou conforme aux spécifications et un trou à rebuter réside presque toujours dans le réglage, pas dans l’outil.
Trois règles à garder en atelier : (1) mesurer le runout avant chaque lot ; (2) respecter la surépaisseur de 2–3 % pour le matériau spécifique ; (3) utiliser le tableau de diagnostic pour remonter à la cause réelle du défaut, sans remplacer l’outil au premier problème.
Lorsque le trou présente des géométries particulières, des tolérances inférieures à ±0,005 mm ou des profils étagés que le standard ne couvre pas, un alésoir conçu sur mesure pour la pièce est souvent la voie la plus directe. MadTools conçoit et fabrique des alésoirs spéciaux en MD massif et brasé, calibrés sur les exigences du process : du prototype unique à la grande série.
Sources et références
[1] Rapid Protos, “What Is Reaming? Precision Hole Finishing Process & Applications”, 2025.
[2] Gammons Hoaglund, “Reaming Guide” et “Reaming Precautions”, gammons.com.
[3] T.F. Lagoa Melo, S.L.M. Ribeiro Filho, É. Madrilles Arruda, L.C. Brandão, “Analysis of the surface roughness, cutting efforts, and form errors in bore reaming of hardened steel using a statistical approach”, Measurement, Vol. 127, 2018.
[4] Hannibal Carbide Tool, “Reamer Guide — Basic Technical Information for Reamers”, hannibalcarbide.com, 2024.
[5] Cutting Tool Engineering, “Getting reaming right”, ctemag.com.
[6] Rock River Tool, “Reaming Speeds & Feeds — Carbide Tipped”, rockrivertool.com, 2024.
[7] A.A. Bezerra, A.R. Machado, A.M. Souzea Jr., E.O. Ezugwu, “Effects of machining parameters when reaming aluminium–silicon (SAE 322) alloy”, Journal of Materials Processing Technology, Vol. 112, 2001.
[8] Super Tool Inc., “Reaming Problem Solving”, supertoolinc.com, 2022.
[9] M. Wyen et al., “Cost-Effective Surface Quality Measurement and Advanced Data Analysis for Reamed Bores”, J. Manuf. Mater. Process. (MDPI), Vol. 9(3), 2025.
[10] TiRapid, “Technical Guide For Reaming: Processes, Types And Applications”, tirapid.com, 2025.
[11] MAPAL, “Reaming and fine boring”, mapal.com.
