Wybór między narzędziem lutowanym a mocowaniem mechanicznym determinuje koszty produkcji, czasy cyklu i jakość końcową. Oto kryteria techniczno-ekonomiczne dla prawidłowej decyzji.
Problem wyboru
Każdy, kto pracuje z prętami, elementami pryzmatycznymi lub specjalnymi nożami do kształtowania, zna ten dylemat: kupić ekonomiczne, ale sztywne narzędzie lutospawane, czy droższy, ale elastyczny system mechaniczny?
Decyzja wpływa na 2 krytyczne czynniki:
- Koszty operacyjne: zarządzanie postojami i wymianami
- Jakość wymiarowa: precyzja i wykończenie powierzchni

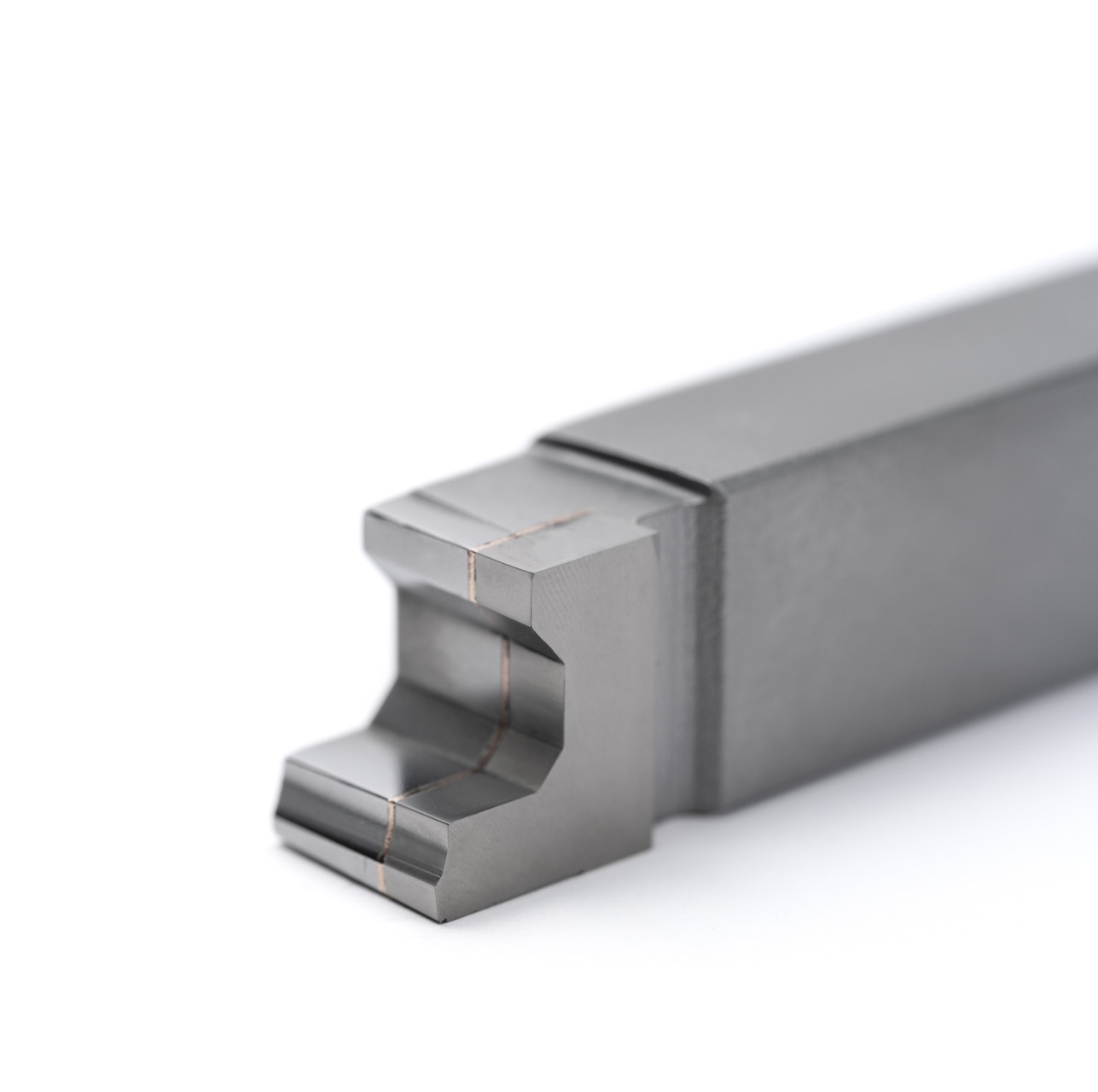

Narzędzie lutowane
Lutowanie wysokotemperaturowe (>450°C, DIN ISO 857-2) tworzy trwałe połączenie metalurgiczne między płytką a korpusem narzędzia.
Charakterystyki techniczne:
- Maksymalna sztywność: monolit bez połączeń
- Geometria na wymiar dla specyficznych zastosowań
- Zwarta sekcja: stosowalna w rowkach <3mm
- Koszt: 45-95€ za gotowe narzędzie
Ograniczenia operacyjne:
- Koniec żywotności = wymuszony postój maszyny (5-10 minut)
- Ryzyko deformacji termicznych powyżej 55-60 HRC

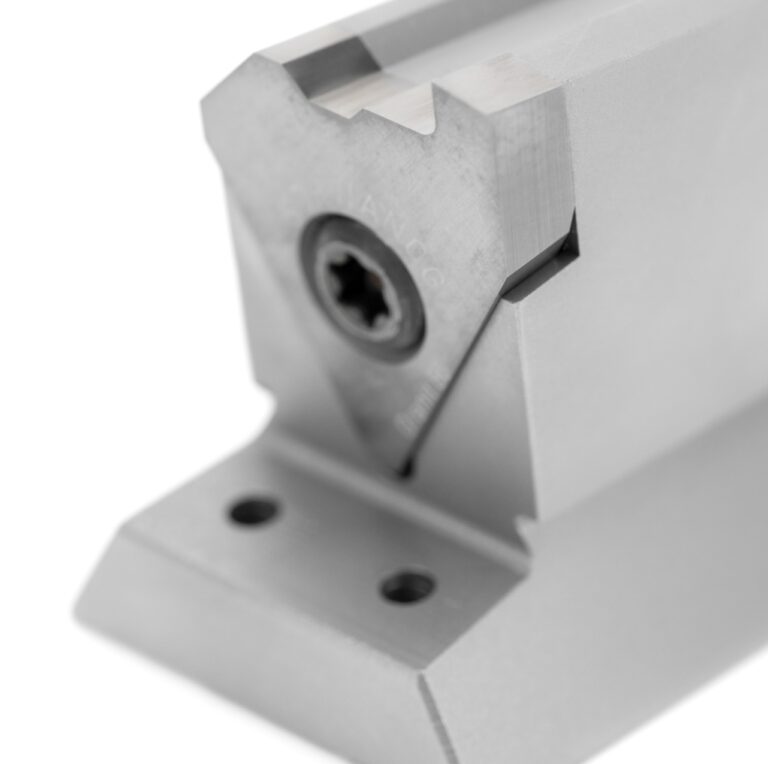

Narzędzie z mocowaniem mechanicznym
System z wymiennymi wkładkami, blokowanymi mechanicznie w uchwycie narzędziowym.
Charakterystyki techniczne:
- Wymiana wkładki: 30 sekund vs 8 minut lutowanego
- Elastyczność gatunku: ta sama podstawa, różne wkładki
- Inwestycja: 70-120€ uchwyt + 45-85€ za wkładkę
Ograniczenia operacyjne:
- Większa sekcja: problematyczna poniżej 3mm
- Wyższa inwestycja początkowa
- Wymaga optymalnego dociskania i chłodzenia
Kryteria wyboru
| Parametr | Lutowane | Mocowanie mechaniczne |
| Objętość partii | <500 sztuk | >1000 sztuk |
| Złożoność geometryczna | Profile krytyczne, wąskie rowki | Geometrie prostsze |
| Twardość materiału | <55 HRC | Dowolna twardość |
| Typ produkcji | Małe partie | Serie ciągłe |
| Priorytet | Maksymalna precyzja | Elastyczność operacyjna |
Analiza ekonomiczna
Przykład: wiercenie Ø8mm x 25mm w stali C45, partia 1600 sztuk Średnia trwałość narzędzia: 400 sztuk dla lutowanego, 400 sztuk dla wkładki mechanicznej
Opcja lutowana:
- Potrzebne narzędzia: 1600÷400 = 4 narzędzia
- Koszt narzędzi: 4 × 80€ = 320€
- Łączne wymiany: 3 wymiany (pierwsze już zamontowane)
- Stracony czas: 3 × 8 minut = 24 minuty
- Koszt całkowity: 320€ + (24 min × koszt postoju maszyny)
Opcja mechaniczna:
- Uchwyt wkładki: 95€ (jednorazowa inwestycja)
- Potrzebne wkładki: 1600÷400 = 4 wkładki
- Koszt wkładek: 4 × 55€ = 220€
- Łączne wymiany: 3 wymiany wkładki
- Stracony czas: 3 × 0,5 minuty = 1,5 minuty
- Koszt całkowity: 315€ + (1,5 min × koszt postoju maszyny)
Wynik: przy użyciu 4 wkładek zamiast 4 narzędzi lutowanych i uwzględniając koszt postoju maszyny, uchwyt wkładki już się zwrócił. Od piątej wkładki korzyść mocowania mechanicznego będzie nadal rosnąć.
Wnioski operacyjne
Wybór zależy od obiektywnych parametrów:
Lutowane gdy:
- Małe objętości nie uzasadniają inwestycji w uchwyt wkładki
- Złożone geometrie wymagają absolutnej sztywności
Mocowanie mechaniczne gdy:
- Duże objętości amortyzują początkową inwestycję
- Produkcja multi-materiałowa wymaga elastyczności
- Czasy maszyny są ważnym czynnikiem
Optymalny wybór wynika z połączonej analizy ograniczeń technicznych, ekonomicznych i operacyjnych specyficznych dla zastosowania. Obliczenia ekonomiczne są decydujące tylko gdy obie rozwiązania są technicznie słuszne.
