Guide technique des micro-outils en carbure : tolérances, applications dentaires, médicales et aérospatiales, critères de choix.
Dans le secteur dentaire, un écart de 3 micromètres peut compromettre l’intégration d’un implant. Dans ces conditions extrêmes, les outils conventionnels ne suffisent plus : il faut des micro-outils en carburemonobloc, conçus pour travailler là où les marges d’erreur sont pratiquement nulles.
Si vous produisez des composants miniaturisés avec des diamètres inférieurs à 3 mm – dans les domaines dentaire, médical, aérospatial ou dans la fabrication de moules de précision – vous vous êtes probablement déjà posé certaines questions clés :
• À partir de quand un outil standard n’est-il plus adapté ?
• Quelles tolérances sont réellement atteignables sur de petits diamètres ?
• Comment choisir le bon matériau et la bonne géométrie pour l’application ?
• Pourquoi des micro-outils apparemment similaires ont-ils des coûts très différents ?
Ce guide répond à ces questions avec une approche technique et concrète, afin de vous aider à choisir l’outil approprié, optimiser les processus et réduire rebuts et arrêts machine.
Que sont les micro-outils: définition et caractéristiques
Une précision terminologique
Dans le langage industriel, le terme micro-outil est utilisé dans deux acceptions :
• Sens strict : outils de diamètre < 1 mm
• Sens élargi : outils de précision de diamètre < 3 mm
Dans ce guide, le terme micro-outils couvre la plage 0,5–3 mm, tout en sachant que, techniquement, la plage 1–3 mm relève des outils de petit diamètre à haute précision.
Caractéristiques distinctives

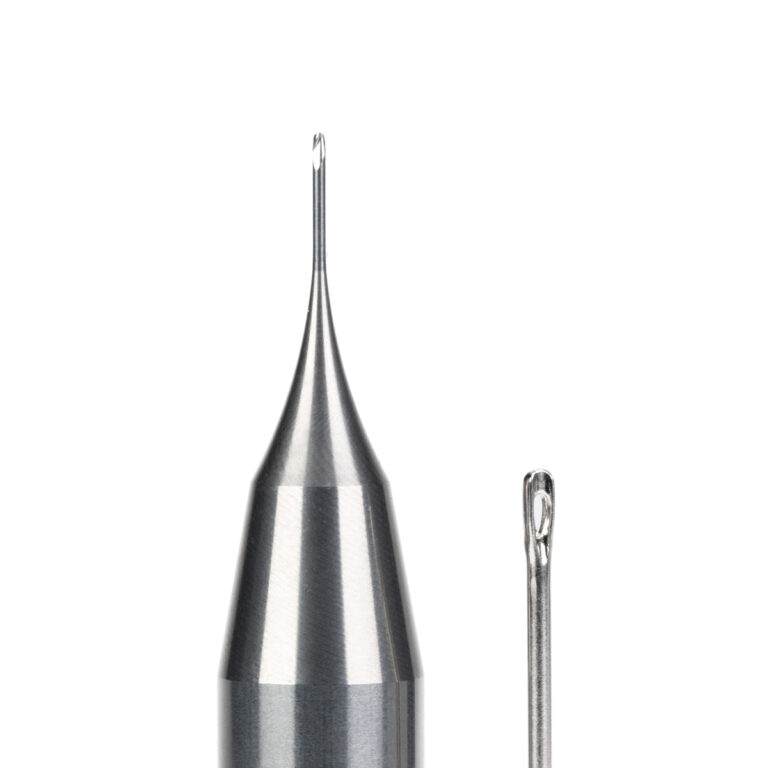

Les micro-outils sont des outils de coupe en carbure monobloc (carbure de tungstène), conçus pour des opérations de très haute précision.
| Caractéristique | Micro-outils (0,5–3 mm) | Outils standard (> 6 mm) |
| Tolérance diamètre | < 6 µm | 20–50 µm |
| Rugosité des arêtes | Ra < 0,2 µm | Ra 0,4–0,8 µm |
| Contrôle qualité | 100 % des pièces | Échantillonnage |
Quand sont-ils réellement nécessaires
1. Diamètres d’usinage réduits (< 3 mm)
• Perçages pour vis M3 et inférieures
• Fraisage de détails miniaturisés
• Canaux de refroidissement dans les moules
• Trous pour goupilles de précision
2. Tolérances dimensionnelles serrées
• Ajustements avec jeux < 10 µm
• Composants H6–H7
• Pièces optiques
• Assemblages automatisés
3. Matériaux difficiles sur petites sections
• Titane Ti-6Al-4V
• Alliages cobalt-chrome
• Céramiques techniques (zircone, alumine)
• PEEK renforcé
• Aciers trempés > 50 HRC
4. Applications typiques
• Odontologie et implantologie
• Dispositifs médicaux implantables
• Micro-connecteurs électroniques
• Horlogerie haut de gamme
• Composants aérospatiaux miniaturisés
Applications principales
Secteur dentaire et implantologie
Le dentaire est aujourd’hui le principal utilisateur mondial de micro-outils.
Fraises pour prothèses et couronnes
• Diamètres : 0,5–1,5 mm
• Matériaux : zircone, CoCr, PMMA, titane
• Géométries : sphériques, cylindriques, coniques
• Exigence critique : Ra < 0,2 µm pour éviter la micro-rétention bactérienne
Forets pour implantologie
• Précision de positionnement < 0,05 mm
• Géométries dédiées à des sites anatomiques spécifiques
• Refroidissement optimisé pour éviter la nécrose osseuse (> 47 °C)
Secteur médical
Applications typiques :
• Instrumentation endoscopique (canaux < 0,5 mm)
• Micro-valves cardiaques
• Composants pour stimulateurs cardiaques
• Micro-instruments chirurgicaux
Matériaux les plus courants :
• Titane Ti-6Al-4V
• Acier inoxydable 316L
• Alliages CoCr
• PEEK médical
Automobile et aérospatial
Automobile
• Injecteurs de haute précision
• Capteurs miniaturisés
• Micro-valves
Aérospatial
• Canaux de refroidissement de pales de turbine (0,5–1,5 mm)
• Connecteurs avioniques à haute densité
• Composants satellitaires allégés
Pourquoi le carbure est indispensable
Les limites physiques de l’HSS sous 3 mm
Sur les petits diamètres, l’HSS présente des limites structurelles insurmontables :
• Fragilité
• Flexion excessive
• Usure rapide
• Incapacité à maintenir des tolérances < 10 µm
Avantages du carbure monobloc
| Propriété | Carbure | HSS |
| Dureté | 1500–1800 HV | 800–900 HV |
| Module élastique | 600 GPa | 210 GPa |
| Résistance à la flexion | > 4000 MPa | ~2500 MPa |
Tolérances réalistes : marketing vs réalité
❌ « Précision submicron garantie »
✅ Des tolérances < 6 µm constituent un résultat excellent et reproductible
| Paramètre | Valeur typique |
| Diamètre | < 6 µm |
| Concentricité | < 5 µm |
| Longueur de coupe | ±10 µm |
| Angles | ±15′ |
| Rugosité | Ra < 0,2 µm |
Comment choisir le bon micro-outil
Checklist pratique
- Matériau à usiner
- Type d’opération
- Capacités de la machine
- Tolérances réellement nécessaires
- Volumes de production
Règle fondamentale :
👉 Longueur maximale de l’outil ≈ 3 × le diamètre
Pourquoi les micro-outils coûtent plus cher
Un micro-outil de qualité ne coûte pas plus cher à cause de la marge, mais en raison d’une complexité réelle :
• Matières premières ultrafines
• Temps de rectification plus longs
• Contrôles dimensionnels à 100 %
• Rendements de production plus faibles
• Savoir-faire hautement spécialisé
Le surcoût est souvent largement compensé par :
• Moins de casses
• Moins de rebuts
• Une plus grande stabilité du processus
Lorsque la production exige des usinages sur des diamètres de 0,5 à 3 mm avec des tolérances élevées, le choix du micro-outil ne peut pas être laissé au hasard. Géométrie, matériau, revêtement et contrôle qualité font la différence entre un processus instable et un processus réellement fiable.
C’est pourquoi la collaboration avec des fabricants spécialisés comme MadTools devient un avantage concurrentiel concret.
